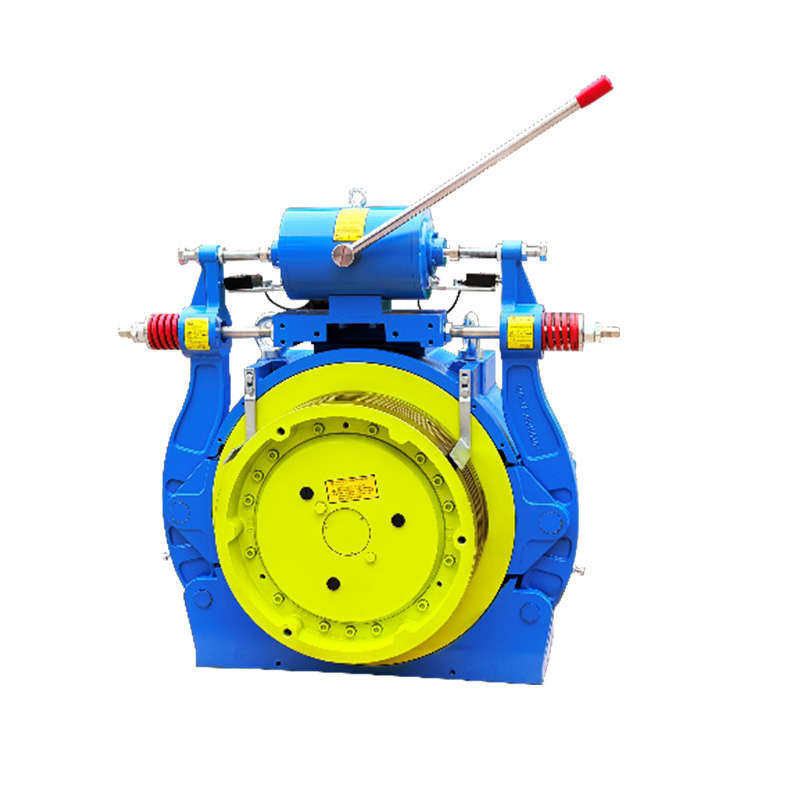

WTY1/SWTY1(520mmシーブ)シリーズマシン
| 容量 | 800kg～2000kg |
| ローピング | 2:1|1:1 |
| アンダーカット | U |
| フットパッドの平坦度 | <0.5mm |
| 保護等級 | IP40 |
| 絶縁クラス | F |
| 極 | 32 |
| デューティサイクル | S5-40% |
| モーター定格電圧 | AC380V |
| ブレーキ | ドラム |
| ピッキング/ホールド電圧 | AC110V/DC110V |
直流ブレーキ用全波整流電源
WTY1&SWTY1(520mmシーブ)シリーズ シングルラップ(外部ローター)
| モデル | 容量 kg |
エレベーターの速度 MS |
定格出力 kW |
定格電流 A |
定格速度 回転数 |
頻度 Hz |
シーブ直径 mm |
トルク Nm |
ロープ | 溝の距離 mm |
カット 角度 |
溝角度 | ローピング | 軸荷重 kg |
ハンドル 車輪 | リモートリリース | 慣性 kg m^2 |
重さ kg |
| SWTY1-800-100(520) | 800 | 1.0 | 5.2 | 15 | 37 | 9.8 | 520 | 1359 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5,500 | Y | Y | 11.5 | 660 |
| SWTY1-800-150(520) | 1.5 | 7.8 | 20 | 55 | 14.7 | |||||||||||||
| SWTY1-800-160(520) | 1.6 | 8.4 | 20 | 59 | 15.7 | |||||||||||||
| SWTY1-800-175(520) | 1.75 | 9.1 | 20 | 64 | 17.1 | |||||||||||||
| SWTY1-800-200(520) | 2.0 | 10.5 | 27 | 73 | 19.6 | |||||||||||||
| SWTY1-800-250(520) | 2.5 | 13.1 | 30 | 92 | 24.5 | |||||||||||||
| SWTY1-1000-100(520) | 1000 | 1.0 | 6.1 | 18 | 37 | 9.8 | 520 | 1585 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5,500 | Y | N | 12 | 730 |
| SWTY1-1000-150(520) | 1.5 | 9.8 | 28 | 55 | 14.7 | |||||||||||||
| SWTY1-1000-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| SWTY1-1000-175(520) | 1.75 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| SWTY1-1000-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| SWTY1-1000-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | 1699 | ||||||||||||
| ★SWTY1-1150-150(520) | 1150 | 1.5 | 9.8 | 28 | 55 | 14.7 | 520 | 1700 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5,500 | Y | N | 12 | 730 |
| ★SWTY1-1150-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| ★SWTY1-1150-175(520) | 1.8 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| ★SWTY1-1150-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| ★SWTY1-1150-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | |||||||||||||
| WTY1-1600-100(520) | 1600 | 1.0 | 10.6 | 27 | 73 | 19.6 | 520 | 1384 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5,500 | Y | Y | 11.5 | 690 |
| WTY1-1600-150(520) | 1.5 | 16.0 | 42 | 110 | 29.4 | |||||||||||||
| WTY1-1600-160(520) | 1.6 | 17.0 | 42 | l18 | 31.3 | |||||||||||||
| WTY1-1600-175(520) | 1.75 | 18.6 | 42 | 129 | 34.3 | |||||||||||||
| WTY1-1600-200(520) | 2.0 | 21.3 | 47 | 147 | 39.2 | |||||||||||||
| WTY1-2000-100(520) | 2000 | 1.0 | 13.3 | 33 | 73 | 9.6 | 520 | 1729 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5,500 | Y | N | 12 | 730 |
| WTY1-2000-150(520) | 1.5 | 20.0 | 48 | l10 | 29.4 | |||||||||||||
| WTY1-2000-160(520) | 1.6 | 21.3 | 48 | l18 | 31.3 | |||||||||||||
| WTY1-2000-175(520) | 1.75 | 23.3 | 48 | 129 | 34.3 | |||||||||||||
| WTY1-2000-200(520) | 2.0 | 23.6 | 55 | 147 | 39.2 |
注:
1.「★」印の場合、バランス比率は0.48～0.5となります。
2. ブレーキは AC110V および DC110V はオプションです。その他のブレーキ電圧はエンジニアにご相談ください。
3.ACブレーキはコントローラに装備されており、降圧トランスは不要です。 DC ブレーキには、保持電圧がピッキング電圧の 50% であることを保証するために、キャビネット内に降圧変圧器が必要です。
