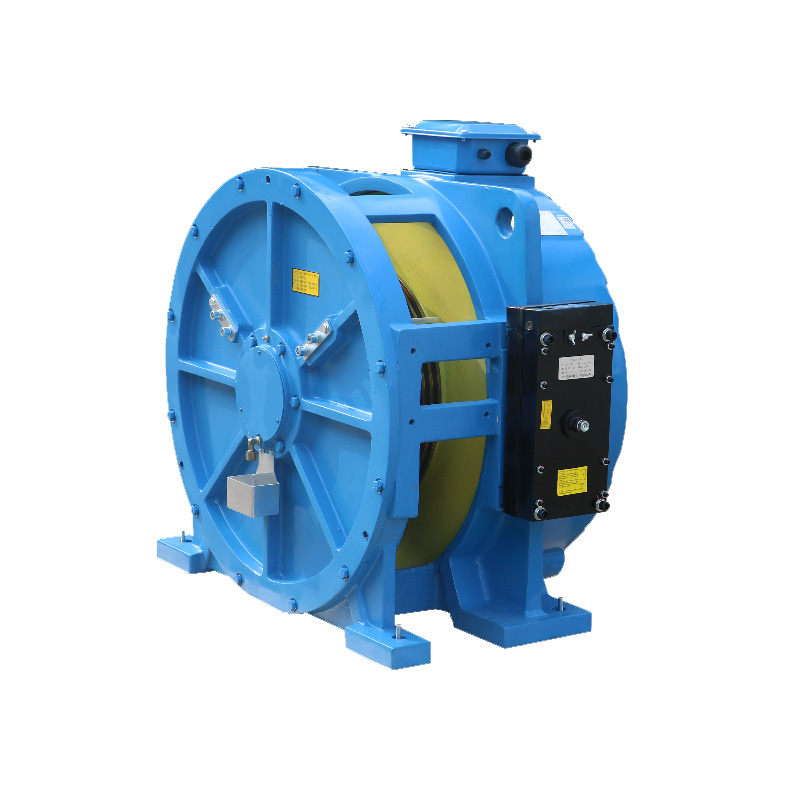

WJC-2500/3000シリーズマシン
| 容量 | 1000kg～5000kg |
| 包む | シングルラップ |
| ローター | 外部ローター |
| アンダーカット | U |
| フットパッドの平坦度 | <0.5mm |
| 保護等級 | IP40 |
| 絶縁クラス | F |
| 極 | 40 |
| デューティサイクル | S5-40%|30% |
| モーター定格電圧 | AC380V |
| ブレーキ | ブロック |
| ピッキング/ホールド電圧 | DC110V |
ブレーキ用全波整流電源
| モデル | 容量 kg |
エレベーターの速度 MS |
定格出力 kW |
定格電流 A |
定格速度 回転数 |
頻度 Hz |
シーブ直径 mm |
トルク Nm |
ロープ | 溝の距離 mm |
カット 角度 |
溝角度 | ローピング | 軸荷重 kg |
ハンドルホイール | リモートリリース | 慣性 kg m^2 |
重さ kg |
| WJC-2500-100 | 2500 | 1.0 | 16.6 | 40.0 | 80 | 26.5 | 480 | 1995 | 8×Φ12 | 18 | β=95° | γ=30° | 2:1 | 7000 | Y | N | 22 | 1035 |
| WJC-2500-150 | 1.5 | 24.9 | 63.0 | 119 | 39.8 | |||||||||||||
| WJC-2500-160 | 1.6 | 26.6 | 127 | 42.4 | ||||||||||||||
| WJC-2500-175 | 1.75 | 29.1 | 139 | 46.4 | ||||||||||||||
| WJC-2500-200 | 2.0 | 32.5 | 72.5 | 159 | 53.1 | 1950 | ||||||||||||
| WJC-2500-250 | 2.5 | 38.1 | 80.0 | 199 | 66.3 | 1829 | ||||||||||||
| ★WJC-3000-100-H | 3000 | 1.0 | 18.3 | 44.0 | 80 | 26.5 | 480 | 2195 | 8×Φ12 | 18 | β=95° | γ=30° | 2:1 | 7000 | Y | N | 22 | 1035 |
| ★WJC-3000-150-H | 1.5 | 27.4 | 76.5 | 119 | 39.8 | |||||||||||||
| ★WJC-3000-160-H | 1.6 | 29.3 | 127 | 42.4 | ||||||||||||||
| ★WJC-3000-175-H | 1.75 | 32.0 | 139 | 46.4 | ||||||||||||||
| ★WJC-3000-200-H | 2.0 | 36.6 | 82.0 | 159 | 53.1 | |||||||||||||
| WJC-1000-300 | 1000 | 3.0 | 20.0 | 44.5 | 220 | 73.5 | 520 | 865 | 7×Φ12 | 18 | β=95° | γ=30° | 2:1 | 7000 | Y | N | 22 | 1035 |
| WJC-1150-300 | 1150 | 23.0 | 51.0 | 994 | ||||||||||||||
| WJC-1250-300 | 1250 | 25.0 | 56.0 | 1081 | ||||||||||||||
| WJC-1350-300 | 1350 | 27.0 | 60.0 | 1167 | ||||||||||||||
| WJC-1600-300 | 1600 | 31.9 | 68.0 | 1384 | ||||||||||||||
| WJC-2000-300 | 2000 | 39.9 | 89.0 | 1729 | ||||||||||||||
| WJC-1000-350 | 1000 | 3.5 | 21.3 | 44.0 | 200 | 66.5 | 670 | 1021 | 5×Φ13 | 20 | β=95° | γ=30° | 2:1 | 7000 | Y | N | 31 | 1120 |
| WJC-1000-400 | 4.0 | 24.4 | 50.0 | 228 | 76.0 | |||||||||||||
| WJC-1150-350 | 1150 | 3.5 | 24.5 | 51.0 | 200 | 66.5 | 1174 | |||||||||||
| WJC-1150-400 | 4.0 | 28.0 | 57.0 | 228 | 76.0 | |||||||||||||
| WJC-1250-350 | 1250 | 3.5 | 26.7 | 55.0 | 200 | 66.5 | 1277 | |||||||||||
| WJC-1250-400 | 4.0 | 30.5 | 63.0 | 228 | 76.0 | |||||||||||||
| WJC-1350-350 | 1350 | 3.5 | 28.8 | 59.0 | 200 | 66.5 | 1379 | |||||||||||
| WJC-1350-400 | 4.0 | 32.9 | 66.0 | 228 | 76.0 | |||||||||||||
| WJC-1600-350 | 1600 | 3.5 | 34.1 | 68.0 | 200 | 66.5 | 1634 | |||||||||||
| WJC-1600-400 | 4.0 | 39.0 | 78.0 | 228 | 76.0 | 7×Φ13 |
注:
1.WJC-2500-200～250、WJC-3000-Hのバランス比は0.45～0.5です。
2.ブレーキピック/ホールド電圧はDC110Vです。電圧スイッチは不要です。
3.「」付き★" マークの場合、デューティ サイクルは S5-30% です。
4.Regenドライブの適用については、ご相談の上、注意事項を添えてご注文ください。
