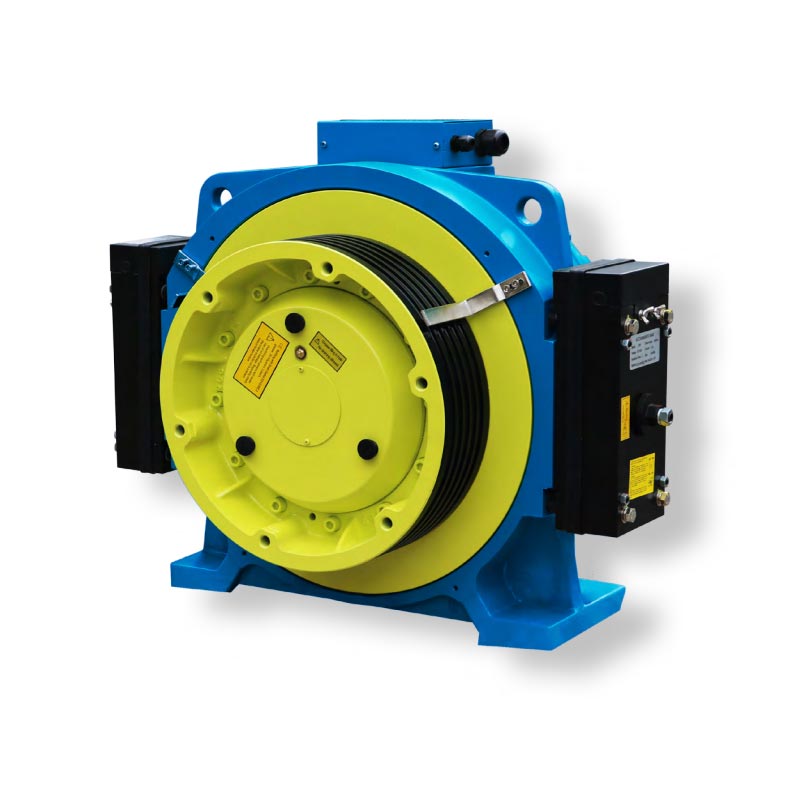

WJC-Eシリーズ機械

容量	320kg～1000kg
包む	シングルラップ
ローター	外部ローター
アンダーカット	U
フットパッドの平坦度:	< 0.5mm
保護等級	IP40
絶縁クラス	F
極	20 \| 30 \| 32
デューティサイクル	S5-40％
モーター定格電圧	AC380V
ブレーキ	ブロック
ピッキング/ホールド電圧	DC110V

ブレーキ用全波整流電源

モデル	容量 kg	エレベーターの速度 MS	定格出力 KW	定格電流 A	定格速度回転数	頻度 Hz	シーブ直径 mm	極 2P	トルク Nm	ロープ	溝距離 mm	カット角度	溝角度	ロッピング	軸荷重 kg	ハンドルホイール	リモートリリース	慣性 kg m^2	重さ kg
WJC-320-100	320	1.0	2.1	6.5	116	19.3	330	20	175	4-Φ8	12	β=90°	γ=30°	2:1	1500	Y	Y	1.92	195
WJC-450-100	450	1.0	3.0	8.5	116	19.3	330	20	247	4-Φ8	12	β=90°	γ=30°	2:1	1500	Y	Y	1.92	195

WJC-450-150		1.5	4.5	13.0	174	28.9
WJC-450-160		1.6	4.8	13.0	185	30.8
WJC-450-175		1.75	5.3	13.0	203	33.8
WJC-630-100-E(320)	630	1.0	4.3	11.0	119	31.8	320	32	340	5-Φ8	12	β=90°	γ=30°	2:1	2000	Y	Y	1.89	240
WJC-630-150-E(320)		1.5	6.4	16.5	179	47.7
WJC-630-160-E(320)		1.6	6.8	16.5	191	50.9
WJC-630-175-E(320)		1.75	7.4	16.5	209	55.7
WJC-630-200-E(320)		2.0	8.5	19.0	239	63.7
WJC-630-250-E(320)		2.5	10.6	22.0	298	79.6
WJC-630-100-E	630	1.0	4.3	11.0	95	25.3	400	32	432	4-Φ10	16	β=95°	γ=30°	2:1	2000	Y	Y	2.24	245
WJC-630-150-E		1.5	6.4	16.5	143	38.1			425
WJC-630-160-E		1.6	6.8	16.5	153	40.8
WJC-630-175-E		1.75	7.4	16.5	167	44.5			423
WJC-630-200-E		2.0	8.5	20.0	191	50.9				5-Φ10					3000			3.45	305
WJC-630-250-E		2.5	10.6	24.0	239	63.7
WJC-800-100-E	800	1.0	5.4	12.0	95	23.8	400	30	543	5-Φ10	16	β=95°	γ=30°	2:1	3000	Y	Y	3.48	268
WJC-800-150-E		1.5	8.1	20.0	143	35.8			540
WJC-800-160-E		1.6	8.6	20.0	153	38.3			537
WJC-800-175-E		1.75	9.6	20.0	167	41.8			549
WJC-800-200-E		2.0	11.0	25.0	191	50.9		32	550									3.77	310
WJC-800-250-E		2.5	13.8	30.0	239	63.7
WJC-1000-100-E	1000	1.0	6.1	15.0	95	23.8	400	30	610	5-Φ10	16	β=95°	γ=30°	2:1	3000	Y	Y	3.48	276
WJC-1000-150-E		1.5	9.2	26.0	143	35.8
WJC-1000-160-E		1.6	10.7	26.0	153	38.3			665
WJC-1000-175-E		1.75	11.7	26.0	167	41.8			669
WJC-1000-200-E		2.0	13.3	30.0	191	50.9		32	665	6-Φ10								3.77	320
WJC-1000-250-E		2.5	16.6	36.0	239	63.7

クリックして画像を表示します

注:
1.ブレーキピック/ホールド電圧はDC110Vです。電圧スイッチは不要です。
2.バランス比は0.45～0.5です。
3.Regenドライブの適用については、ご相談の上、注意事項を添えてご注文ください。

外形寸法図

容量((kg)	速度(m/s)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	H2	H3	H4
320	1.0	330	57.5	146	25	210	275	90	190	390	260	460	148	640	220	477	30	176
450	1.0～1.75
630	1.0～2.5	320	76	145	34.5	204	290	90	220	500	350	560	118	724	285	591	30	204
	1.0～1.75	400			27.5	207.5	300	115			366		134	794		622	25	233
	2.0～2.5				29.5			90						806			30
800	1.0～1.75				27.5			115						794			25
	2.0～2.5				29.5			90						806			30
1000	1.0～1.75				27.5			115						794			25
	2.0～2.5		84		29.5		316	90						806			30

WJC-Eシリーズ機械

容量	1150kg～1600kg
包む	シングルラップ
ローター	外部ローター
フットパッドの平坦度	< 0.5mm
保護等級	IP40
絶縁クラス	F
極	30 \| 32
デューティサイクル	S5-40％
モーター定格電圧	AC380V
ブレーキ	ブロック
ピッキング/ホールド電圧	DC110V

ブレーキ用全波整流電源

外形寸法図

容量(kg)	速度(m/s)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	H2	H3	H4
1150	1.0～1.75	400	84	145	29.5	207.5	316	90	220	500	366	560	134	806	285	622	30	233
1150	2.0～2.5				26.5	239.5	350		190				110	782				235
1250	1.0～2.5
1350	1.0～2.5		101.5		31	234	372		210		380		134	840		625	25	233
1600	1.0～2.5

モデル	容量 kg	エレベーターの速度 MS	定格出力 kW	定格電流 A	定格速度回転数	頻度 Hz	シーブ直径 mm	極 2P	トルク Nm	ロープ	溝距離 mm	カット角度	溝角度	ロッピング	軸荷重 kg	ハンドルホイール	リモートリリース	慣性 kgm^2	重さ kg
WJC-1150-100-EH	1150	1.0	7.0	16.5	95	25.3	400	32	702	6-Φ10	16	β=95°	γ=30°	2:1	3000	Y	Y	3.77	320
WJC-1150-150-EH		1.5	10.5	27.5	143	38.1
WJC-1150-160-EH		1.6	11.2	27.5	153	40.8
WJC-1150-175-EH		1.75	12.3	27.5	167	44.5
WJC-1150-200-E		2.0	15.3	33.5	191	47.8		30	763						3500	370
WJC-1150-250-4		2.5	19.1	41.5	239	59.8		30	763						3500	370
WJC-1250-100-E	1250	1.0	8.3	19.0	95	23.8	400	30	830	6-Φ10	16	β=95°	γ=30°	2:1	3500	Y	Y	3.77	370
WJC-1250-150-E		1.5	12.4	32.0	143	35.8
WJC-1250-160-E		1.6	13.3	32.0	153	38.3
WJC-1250-175-E		1.75	14.5	32.0	167	41.8
WJC-1250-200-E		2.0	16.6	36.0	191	47.8
WJC-1250-250-E		2.5	20.8	44.0	239	59.8
WJC-1350-100-E	1350	1.0	8.9	22.0	95	23.8	400	30	898	8-Φ10	16	β=95°	γ=30°	2:1	4500	Y	Y	4.80	410
WJC-1350-150-E		1.5	13.4	36.0	143	35.8
WJC-1350-160-E		1.6	14.4	36.0	153	38.3
WJC-1350-175-E		1.75	15.7	36.0	167	41.8
WJC-1350-200-E		2.0	18.0	41.0	191	47.8
WJC-1350-250-E		2.5	22.5	51.0	239	59.8
WJC-1600-100-E	1600	1.0	10.3	25.0	95	23.8	400	30	1040	8-Φ10	16	β=95°	γ=30°	2:1	4500	Y	Y	4.80	420
WJC-1600-150-E		1.5	15.6	41.0	143	35.8
WJC-1600-160-E		1.6	16.7	41.0	153	38.3
WJC-1600-175-E		1.75	18.2	41.0	167	41.8
WJC-1600-200-E		2.0	20.8	48.0	191	47.8
WJC-1600-250-E		2.5	26.0	60.0	239	59.8

クリックして画像を表示します

注:
1. ブレーキピック/ホールド電圧はDC110Vです。電圧スイッチは不要です。
2. バランス比は0.45～0.5です。
3. 再生ドライブの適用については、ご相談の上、注意事項を添えてご注文ください。
4. WJC-1150-EH シリーズの最大移動高さは 60m です。

WJC-E（480mmシーブ）シリーズマシン

容量	800kg～2500kg
包む	シングルラップ
ローター	外部ローター
アンダーカット	U
フットパッドの平坦度	< 0.5mm
保護等級	IP40
絶縁クラス	F
極	30
デューティサイクル	S5-40％ \| 30%
モーター定格電圧	AC380V
ブレーキ	ブロック
ピッキング/ホールド電圧	DC110V

ブレーキ用全波整流電源

モデル	容量 kg	エレベーターの速度 MS	定格出力 kW	定格電流 A	定格速度回転数	頻度 Hz	直径のシーブ mm	トルク Nm	ロープ	溝距離 mm	カット角度	溝角度	ローピング	軸荷重 kg	ハンドルホイール	リモートリリース	慣性 kg m^2	重さ kg
WJC-1600-100-E(480)	1600	1.0	10.6	25.0	80	19.9	480	1277	7×Φ12	18	β=95°	γ=30°	2:1	6000	Y	N	9.0	645
WJC-1600-150-E(480)		1.5	16.0	42.0	119	29.8
WJC-1600-160-E(480)		1.6	17.0		127	31.8
WJC-1600-175-E(480)		1.75	18.6		139	34.8
WJC-1600-200-E(480)		2.0	21.3	47.0	159	39.8
WJC-1600-250-E(480)		2.5	26.6	58.0	199	49.7
WJC-2000-100-E(480)	2000	1.0	13.3	29.0	80	19.9	480	1596	7×Φ12	18	β=95°	γ=30°	2:1	6000	Y	N	9.0	645
WJC-2000-150-E(480)		1.5	20.0	50.0	119	29.8
WJC-2000-16O-E(480)		1.6	21.3		127	31.8
WJC-2000-175-J(480)		1.75	23.3		139	34.8
WJC-2000-200-E(480)		2.0	26.6	57.0	159	39.8												660
★WJC-2500-100-E(480)	2500	1.0	15.2	34.0	80	19.9	480	1829	7×Φ12	18	β=95°	γ=30°	2:1	6000	Y	N	9.0	660
★WJC-2500-150-E(480)		1.5	22.9	63.0	119	29.8
★WJC-2500-160-E(480)		1.6	24.4		127	31.8
★WJC-2500-175-E(480)		1.75	26.7		139	34.8
★WJC-2500-200-E(480)		2.0	30.5	70.0	159	39.8
★WJC-2500-200-E(480)	5000	0.5	15.2	34.0	80	19.9	480	1829	7×Φ12	18	β=95°	γ=30°	4:1	6000	Y	N	9.0	660
★WJC-2500-200-E(480)		1.0	30.5	70.0	159	39.8
WJC-1600-50-E(480)	800	1.0	5.3	12.5	40	9.9	480	1277	7×Φ12	18	β=95°	γ=30°	1:1	6000	Y	N	9.0	645
WJC-1600-75-E(480)		1.5	8.0	20.2	60	14.9
WJC-1600-80-E(480)		1.6	8.5		64	15.9
WJC-1600-88-E(480)		1.75	9.3		70	17.4
WJC-1600-100-E(480)		2.0	10.6	25.0	80	19.9
WJC-1600-125-E(480)		2.5	13.3	28.8	99	24.9
WJC-2000-50-E(480)	1000	1.0	6.1	16.0	40	9.9	480	1463	7-Φ12	18	β=95°	γ=30°	1:1	6000	Y	N	9.0	645
WJC-2000-75-J(480)		1.5	10.0	27.0	60	14.9		1596
WJC-2000-80-E(480)		1.6	10.6		64	15.9
WJC-2000-88-J(480)		1.75	11.6		70	17.4
WJC-2000-100-E(480)		2.0	13.3	29.0	80	19.9
WJC-2000-125-J(480)		2.5	16.6	37.5	99	24.9

クリックして画像を表示します

1.ブレーキピック/ホールド電圧はDC110Vです。電圧スイッチは不要です。
2.バランス比は0.45～0.5です。
3.「」とは★」マークの場合、デューティ比はS5-30%です。
4.Regenドライブの適用については、ご相談の上、注意事項を添えてご注文ください。

WJC-E（520mmシーブ）シリーズマシン

容量	800kg～2000kg
包む	シングルラップ
ローター	外部ローター
アンダーカット	U
フットパッドの平坦度	< 0.5mm
保護等級	IP40
絶縁クラス	F
極	30
デューティサイクル	S5-40％
モーター定格電圧	AC380V
ブレーキ	ブロック
ピッキング/ホールド電圧	DC110V

ブレーキ用全波整流電源

モデル	容量 kg	エレベーターの速度 MS	定格出力 KW	定格電流 A	定格速度回転数	頻度 Hz	直径のシーブ mm	トルク Nm	ロープ	溝距離 mm	カット角度	溝角度	ローピング	軸荷重 kg	ハンドルホイール	リモートリリース	慣性 kg m^2	重さ kg
WJC-1600-100-E(520)	1600	1.0	10.6	25.0	73	18.4	520	1384	6×Φ13	20	β=95°	γ=30°	2:1	6000	Y	N	9.0	645
WJC-1600-150-E(520)		1.5	16.0	42.0	110	27.5
WJC-1600-160-E(520)		1.6	17.0		118	29.4
WJC-1600-175-E(520)		1.75	18.6		129	32.1
WUJC-1600-200-E(520)		2.0	21.3	47.0	147	36.7
WJC-1600-250-E(520)		2.5	26.6	58.0	184	45.9												660
WJC-1600-300-E(520)		3.0	31.9	68.0	220	55.1												660
WJC-2000-100-E(520)	2000	1.0	13.3	29.0	73	18.4	520	1729	6×Φ13	20	β=95°	γ=30°	2:1	6000	Y	N	9.0	660
WJC-2000-150-E(520)		1.5	20.0	50.0	110	27.5
WJC-2000-160-E(520)		1.6	21.3		118	29.4
WJC-2000-175-J(520)		1.75	23.3		129	32.1
WJC-1600-50-E(520)	800	1.0	5.3	12.5	37	9.2	520	1384	6×Φ13	20	β=95°	γ=30°	1:1	6000	Y	N	9.0	645
WJC-1600-75-E(520)		1.5	8.0	20.2	55	13.8
WJC-1600-80-E(520)		1.6	8.5		59	14.7
WJC-1600-88-E(520)		1.75	9.3		64	16.1
WJC-1600-100-E(520)		2.0	10.6	25.0	73	18.4
WJC-1600-125-E(520)		2.5	13.3	28.8	92	23.0
WJC-2000-50-E(520)	1000	1.0	6.1	16.0	37	92	520	1585	6×Φ13	20	β=95°	γ=30°	1:1	6000	Y	N	9.0	660
WJC-2000-75-J(520)		1.5	10.0	27.0	55	13.8		1729
WJC-2000-80-E(520)		1.6	10.6		59	14.7
WJC-2000-88-J(520)		1.75	11.6		64	16.1
WJC-2000-100-E(520)		2.0	13.3	29.0	73	18.4
WJC-2000-125-E(520)		2.5	16.6	37.5	92	23.0
