固定子用モジュール式単歯巻線は、高効率生産の新たな標準を確立します

エレベーター業界では、巻上機の高速化、大容量化、低騒音化が求められる中、巻上機の「動力の心臓部」であるステータ、その巻線加工精度、効率、コスト管理が企業の中核的な競争力の鍵となっています。従来の全周巻線プロセスでは、材料の無駄、複雑な切り替え、不十分なコイル サイズ精度など、現代の牽引機械製造の高い基準を満たすことが困難であるなど、いくつかの問題が発生しました。この固定子用モジュール式単歯巻線の新開発は、「全体を部分に分解する」という革新的なロジックにより、巻上機業界に全面的な生産革新をもたらします。

コアイノベーション

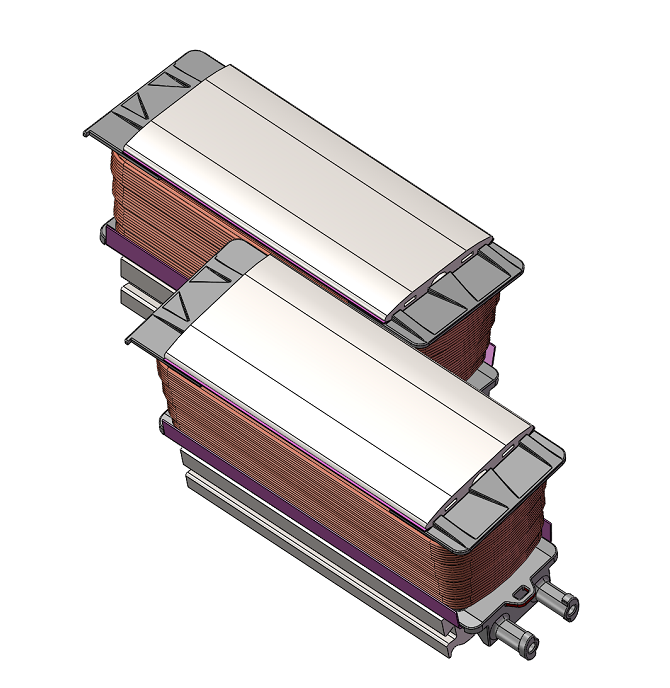

従来の全周固定子巻線プロセスでは、完成した固定子を一度だけ巻線する必要があり、スロットスペースの制限によりワイヤの配置が難しいだけでなく、材料使用率が低く、修理コストが高いなどの問題もあります。  巻線コイルのいずれかが故障すると、ステーター全体が廃棄されることがよくあります。モジュール式単歯巻線は、ステータ積層スタックを複数の標準化された単歯モジュールに分解することにより、この従来のプロセスを完全に覆します。 「分解→巻き取り→組み立て」という工程調整により、複数のブレークスルーを実現します。

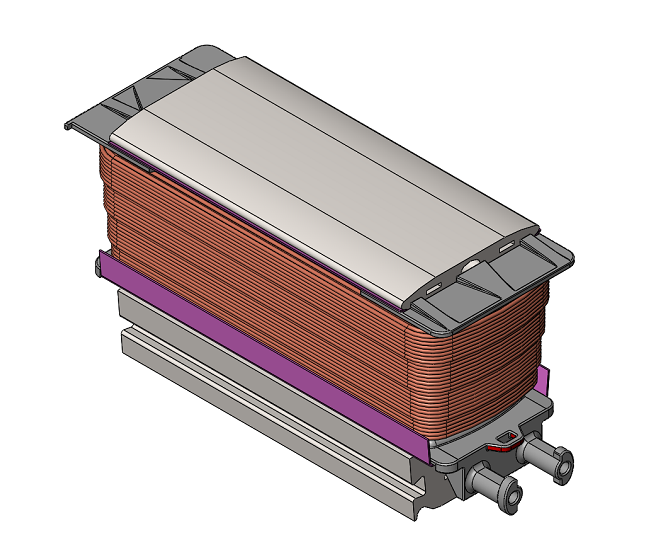

• 巻線にスペースの制約がない: 各単歯モジュールは体積が小さく、軽量であるため、集中巻線を正確に配置することができ、従来の全周巻線プロセスにおけるワイヤの圧迫や絶縁層の損傷の問題を回避できます。

●材料の無駄を大幅に削減：単歯プレスでは全周形状の材料バッファが不要となり、切り屑の利用率が大幅に向上し、トータルの材料利用率が大幅に向上します。

• 制御された故障損失: 1 つの単一ティース コイルに問題がある場合、ステータ全体を廃棄するのではなく、このコイルを交換するだけで済みます。  この方法により、生産コストが大幅に削減されます。

高度な構成

牽引機械のステータ製造向けにカスタマイズされたブロック巻線ソリューションは、高仕様の構成とインテリジェントな設計を特徴としており、精度、効率、安定性において信頼性の高い 3 倍の飛躍を達成します。

1. 高速巻上機の要求に応える高精度制御。

有名ブランドのモーションコントロールカードを搭載しており、巻取軸の位置決め精度やワイヤ配置精度は業界ハイエンドレベルに達します。

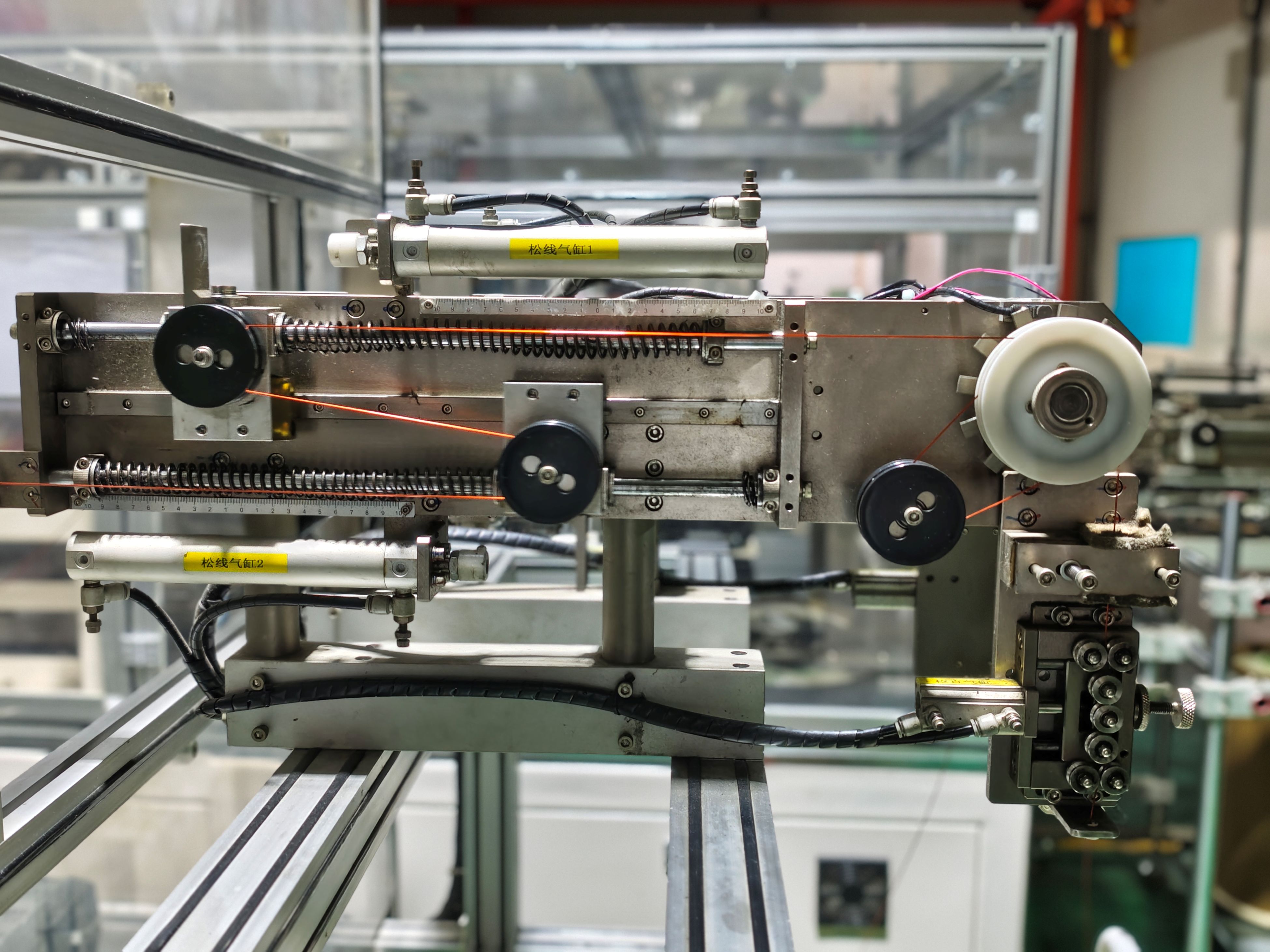

サーボテンショナーと組み合わせることで、張力制御は正確かつ安定し、さまざまなゲージのエナメル線に適しており、均一な巻線と緻密な配置が保証され、コギングトルクに対する高速エレベータ牽引機の厳しい要件に完全に適合します。

2. 多ステーション連携で生産効率2倍

マルチステーション設計を採用し、複数のステータブロックを同時に巻線できるため、従来の全周巻線機と比較して効率が大幅に向上します。

複数のプログラムの保存をサポートします。

金型全体の交換とデバッグは便利かつ迅速であり、段取り替え効率が大幅に向上します。手動で積み降ろしする場合でも巻き続けられるため、「人が休みながら機械が動く」連続生産モードを実現します。

3. 安全性とメンテナンスの二重保証により、生産リスクを軽減

セーフティライトカーテン、非常停止ボタン、連動保護装置を装備しています。オペレーターが誤って危険エリアに入った場合でも、機械は瞬時に停止するため、国際安全基準を満たしています。

コアコンポーネントには高品質のブランド部品が装備されています。モジュラー設計により、脆弱な部品の交換が容易になり、故障率が低くなり、メンテナンスが簡単になり、ダウンタイムの損失が効果的に削減されます。

価値の実現

日本電産エレベータモーターにとって、固定子のブロックタイプ巻線によってもたらされる価値は、職人技のアップグレードをはるかに超えています。それはコストチェーン全体の最適化と市場競争力の強化にも反映されています。

• 人件費の大幅な削減: 完全に自動化されたブロック巻き取りプロセスにより、複数の熟練労働者を置き換えることができ、高いスキル操作の閾値がないため、人間による管理とトレーニングのコストが大幅に削減されます。

• エネルギー消費と材料の節約: この集中巻線設計により、エナメル線の使用量が大幅に削減され、効率的なサーボ システムと組み合わせることで、装置の動作エネルギー消費が従来の装置よりも大幅に低くなります。

• 品質安定性の向上: 巻線の不良率は極めて低いレベルに維持され、完成品の一発合格率は高いままであり、不適合製品による遅延とやり直しコストが削減されます。

結論

「全周巻線」から「ブロックスタイル巻線」への固定子巻線プロセスの技術的変革は、基本的に巻上機械業界のインテリジェント製造と柔軟な生産への移行を反映しています。高精度、高効率、低コストを兼ね備えたこの革新的なプロセスは、従来のプロセスの多くの問題を解決するだけでなく、日本電産エレベーターモーターが市場の多品種、小ロットの需要に迅速に対応し、熾烈な業界競争で主導権を握るのにも役立ちます。

将来的には、産業用モノのインターネット技術の統合により、日本電産エレベーターモーターチームは、リアルタイムの生産データ監視や遠隔エラー診断などのよりインテリジェントな機能を実現し、牽引機械製造業界の高品質な発展に継続的に力を注いでいきます。
