WT-E MRL 旅客用エレベーター

家 / ビジネスユニット / エレベーター / ギアレス牽引機 / MRL旅客用エレベーター

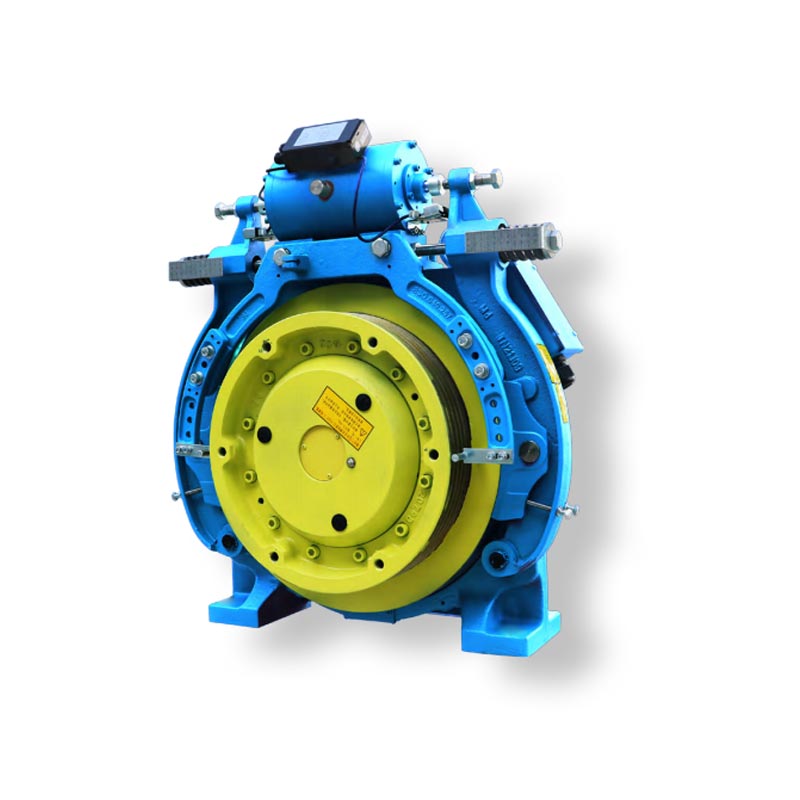

WT-E MRL 旅客用エレベーター
  • WT-E MRL 旅客用エレベーターWT-E MRL 旅客用エレベーター

WT-E MRL 旅客用エレベーター

Model:WT-E

専門メーカーとして、私たちはWT-E MRL旅客エレベーターを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。近い将来、あなたと協力できることを心から楽しみにしています。
■耐荷重: 630kg-1600kg
■ラップ: シングルラップ
■ローター: 外部ローター
■アンダーカット: U
■フットパッドの平坦度:< 0.5mm
■保護等級: IP40
■絶縁クラス: F
■極: 30
■デューティサイクル: S5-40％
■モーター定格電圧: AC380V
■ブレーキ: ドラム
■ブレーキ電圧: DC110V
お問い合わせを送信
製品説明

KDS は日本電産に、国内および国際市場向けの製品の設計、製造、販売のための強力なアジア拠点を提供します。中国広東省佛山市にある KDS は、電気自動車、エスカレーター、マテリアルハンドリングおよびその他の産業向けの製品を製造しています。 WT-E MRL旅客エレベーターは当社の工場から安心してご購入いただけます。

WT-Eシリーズ機械


WT-E Series Machines
容量 630kg～1600kg
包む シングルラップ
ローター 内部ローター
アンダーカット U
フットパッドの平坦度 < 0.5mm
保護等級 IP40
絶縁クラス F
極 20
デューティサイクル S5-40％
モーター定格電圧 AC380V
ブレーキ ドラム
ピッキング/ホールド電圧 DC110V

ブレーキ用全波整流電源

Performance Paramete

容量(kg) D1 D2 D3 D4 D5 D6 D7 ΦP W1 W2 W3 W4 W5 WB W7 WB H1 H2 H3 H4 N
1150-1275 72.5 130 187 273 40 170 28.5 400 350 500 560 750 660 150 220 276 290 570 825 30 M16
1350 79.5 130 187 287 40 177 28.5 400 350 500 560 750 660 150 220 276 290 570 825 30 M16
1600 97 125 195.5 315 56 169.5 36 450 400 600 680 810 960 317 430 490 320 595 905 40 M24

モデル 容量
kg		 エレベーターの速度
MS		 定格出力
KW		 定格電流
A 		定格速度
回転数		 頻度
Hz		 シーブ直径
mm		 トルク
Nm		 ロープ 溝距離
mm		 カット角度 溝角度 ローピング 軸荷重
kg		 ハンドルホイール リモートリリース 慣性
kg m^2		 重さ
kg
WT-630-100-E 630 1.0 4.3 11.0 95 23.8 400 432 4-Φ10 14 β=95° γ=30° 2:1 3000 N Y 3.50 305
WT-630-150-E 1.5 6.4 18.0 143 35.8 425
WT-630-160-E 1.6 6.8 153 38.3
WT-630-175-E 1.75 7.4 167 41.8 423
WT-800-100-E 800 1.0 5.4 12.5 95 23.8 400 543 5-Φ10 14 β=95° γ=30° 2:1 3000 N Y 3.50 305
WT-800-150-E 1.5 8.1 22.0 143 35.8 540
WT-800-160-E 1.6 8.6 153 38.3 537
WT-800-175-E 1.75 9.6 167 41.8 549
WT-800-200-E 2.0 11.0 26.5 191 47.8 550 3.80 310
WT-800-250-E 2.5 13.8 32.5 239 59.8
WT-1000-100-E 1000 1.0 6.4 15.0 95 23.8 400 640 5-Φ10 14 β=95° γ=30° 2:1 3000 N Y 3.80 310
WT-1000-150-E 1.5 10.0 24.0 143 35.8 665
WT-1000-160-E 1.6 10.7 27.5 153 38.3
WT-1000-175-E 1.75 11.7 167 41.8 669

クリックして画像を表示します


注:
1.ブレーキ電圧はDC110Vです。その他のブレーキ電圧についてはエンジニアにご相談ください。
2.DC ブレーキには、保持電圧がピッキング電圧の 50% であることを保証するために、キャビネット内に降圧変圧器が必要です。
3.180°ラップ角度と MRL アプリケーション。
4.Regenドライブの適用については、ご相談の上、注意事項を添えてご注文ください。
5.ブレーキは GB/T 7588.1 に準拠しています。写真と実際のブレーキは若干異なります。


WT-Eシリーズ機械

WT-E Series Machines
外形寸法図

容量(kg) 速度(m/s) ΦP D1 D2 D3 D4 D5 D6 D7 W1 W2 W3 W4 W5 H1 H2 H3 H4
320 1.0 330 57.5 146 25 210 275 90 190 390 260 460 148 640 220 477 30 176
450 1.0～1.75
630 1.0～2.5 320 76 145 34.5 204 290 90 220 500 350 560 118 724 285 591 30 204
1.0～1.75 400 27.5 207.5 300 115 366 134 794 622 25 233
2.0～2.5 29.5 90 806 30
800 1.0～1.75 27.5 115 794 25
2.0～2.5 29.5 90 806 30
1000 1.0～1.75 27.5 115 794 25
2.0～2.5 84 29.5 316 90 806 30

モデル 容量
kg		 エレベーターの速度
MS		 定格出力
KW		 定格電流
A 		定格速度
回転数		 頻度
Hz		 シーブ直径
mm		 トルク
Nm		 ロープ 溝距離
mm		 カット角度 溝角度 ローピング 軸荷重
kg		 ハンドルホイール リモートリリース 慣性
kg m^2		 重さ
kg
WT-1150-100-E 1150 1.0 7.3 17.0 95 23.8 400 729 5-Φ10 14 β=95° γ=30° 2:1 3,500 N Y 4.60 400
WT-1150-150-E 1.5 10.9 31.0 143 35.8
WT-1150-160-E 1.6 11.7 153 38.3
WT-1150-175-E 1.75 12.8 167 41.8
WT-1150-200-E 2.0 14.6 36.0 191 47.8
WT-1250-100-E 1250 1.0 7.9 18.0 95 23.8 400 793 5-Φ10 14 β=95° γ=30° 2:1 3,500 N Y 4.60 400
WT-1250-150-E 1.5 11.9 34.0 143 35.8
WT-1250-160-E 1.6 12.7 153 38.3
WT-1250-175-E 1.75 13.9 167 41.8
WT-1250-200-E 2.0 15.9 38.5 191 47.8
WT-1275-100-E 1275 1.0 8.0 18.0 95 23.8 400 809 5-Φ10 14 β=95° γ=30° 2:1 3,500 N Y 4.60 400
WT-1275-150-E 1.5 12.1
143 35.8
WT-1275-160-E 1.6 12.9 34.0 153 38.3
WT-1275-175-E 1.75 14.2 167 41.8
WT-1275-200-E 2.0 16.2 38.5 191 47.8
WT-1350-100-E 1350 1.0 8.5 20.0 95 23.8 400 856 6-Φ10 14 β=95° γ=30° 2:1 3,500 N Y 4.60 420
WT-1350-150-E 1.5 12.8 35.0 143 35.8
WT-1350-160-E 1.6 13.7 153 38.3
WT-1350-175-E 1.75 15.0 167 41.8
WT-1350-200-E 2.0 17.1 42.0 191 47.8
WT-1600-100-E 1600 1.0 10.2 25.0 85 21.3 450 1141 7-Φ10 14 β=95° γ=30° 2:1 4,500 N Y 5.40 490
WT-1600-150-E 1.5 15.2 39.0 127 31.8
WT-1600-160-E 1.6 16.2 136 34.0
WT-1600-175-E 1.75 17.8 149 37.3
WT-1600-200-E 2.0 20.3 45.0 170 42.5

クリックして画像を表示します

注:
1.バランス比は0.45～0.5です。
2.ブレーキ電圧はDC110Vです。その他のブレーキ電圧についてはエンジニアにご相談ください。
3.DC ブレーキには、保持電圧がピッキング電圧の 50% であることを保証するために、キャビネット内に降圧変圧器が必要です。
4.180°ラップ角度と MRL アプリケーション。
5.Regenドライブの適用については、ご相談の上、注意事項を添えてご注文ください。

6.ブレーキは GB/T 7588.1 に準拠しています。写真と実際のブレーキは若干異なります。
