Model:WE

■耐荷重：272kg～680kg
■ラップ: シングルラップ
■ローター: 外部ローター
■アンダーカット: U
■フットパッドの平坦度:< 0.5mm
■保護等級: IP41
■絶縁クラス: F
■ポール:30
■デューティサイクル: S5-40％
■モーター定格電圧: AC380V
■ブレーキ：ブロック
■ピッキング/ホールド電圧: DC110V

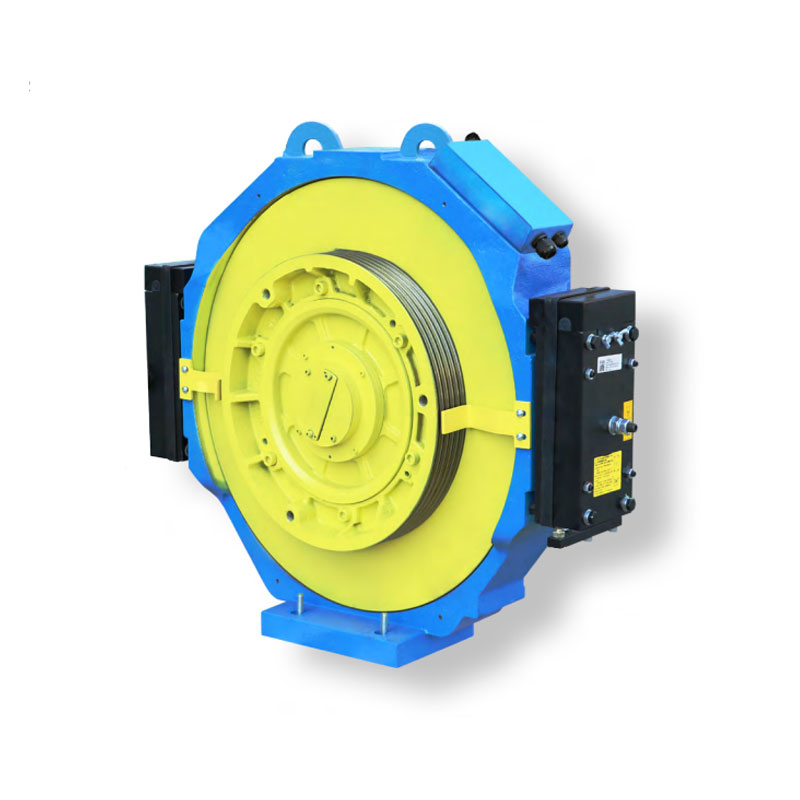

WE（400mmシーブ）シリーズマシン

容量	272kg～680kg
包む	シングルラップ
ローター	外部ローター
アンダーカット	U
フットパッドの平坦度	< 0.5mm
保護等級	IP41
絶縁クラス	F
極	30
デューティサイクル	S5-40％
モーター定格電圧	AC380V
ブレーキ	ブロック
ピッキング/ホールド電圧	DC110V

ブレーキ用全波整流電源

モデル	容量 kg	エレベーターの速度 MS	定格出力 KW	定格電流 A	定格速度回転数	頻度 Hz	シーブ直径 mm	トルク Nm	ロープ	溝距離 mm	カット角度	溝角度	ローピング	軸荷重 kg	ハンドルホイール	リモートリリース	慣性 kg m^2	重さ kg
WE-272-100	272	1.0	1.8	4.4	95	23.8	400	181	4-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-272-150		1.5	27	7.5	143	35.8
WE-272-160		1.6	2.9		153	38.3
WE-272-175		1.75	3.2		167	41.8
WE-272-200		2.0	3.6	8.7	191	47.7
WE-320-100	320	1.0	2.1	5.1	95	23.8	400	213	4-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-320-150		1.5	3.2	8.8	143	35.8
WE-320-160		1.6	3.4		153	38.3
WE-320-175		1.75	3.7		167	41.8
WE-320-200		2.0	4.3	10.2	191	47.7
WE-400-100	400	1.0	2.7	6.4	95	23.8	400	266	4-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-400-150		1.5	4.0	11.0	143	35.8
WE-400-160		1.6	4.3		153	38.3
WE-400-175		1.75	4.7		167	41.8
WE-400-200		2.0	5.3	12.7	191	47.7
WE-450-100	450	1.0	3.0	7.2	95	23.8	400	299	4-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-450-150		1.5	4.5	12.2	143	35.8
WE-450-160		1.6	4.8		153	38.3
WE-450-175		1.75	5.2		167	41.8
WE-450-200		2.0	6.0	14.3	191	47.7
WE-600-100	600	1.0	4.2	10.0	95	23.8	400	419	5-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-600-150		1.5	6.3	17.0	143	35.8
WE-600-160		1.6	6.7		153	38.3
WE-600-175		1.75	7.3		167	41.8
WE-600-200		2.0	8.4	20.0	191	47.7
WE-630-100	630	1.0	4.2	10.0	95	23.8	400	419	5-Φ8	12	β=90°	γ=30°	2:1	1500	N	N	3.54	280
WE-630-150		1.5	6.3	17.0	143	35.8
WE-630-160		1.6	6.7		153	38.3
WE-630-175		1.75	7.3		167	41.8
WE-630-200		2.0	8.4	20.0	191	47.7
WE-680-100	680	1.0	4.2	10.0	95	23.8	400	419	5-Φ8	12	β=90°	γ=30°	2：1	1500	N	N	3.54	280
WE-680-150		1.5	6.3	17.0	143	35.8
WE-680-160		1.6	6.7		153	38.3
WE-680-175		1.75	7.3		167	41.8
WE-680-200		2.0	8.4	20.0	191	47.7
