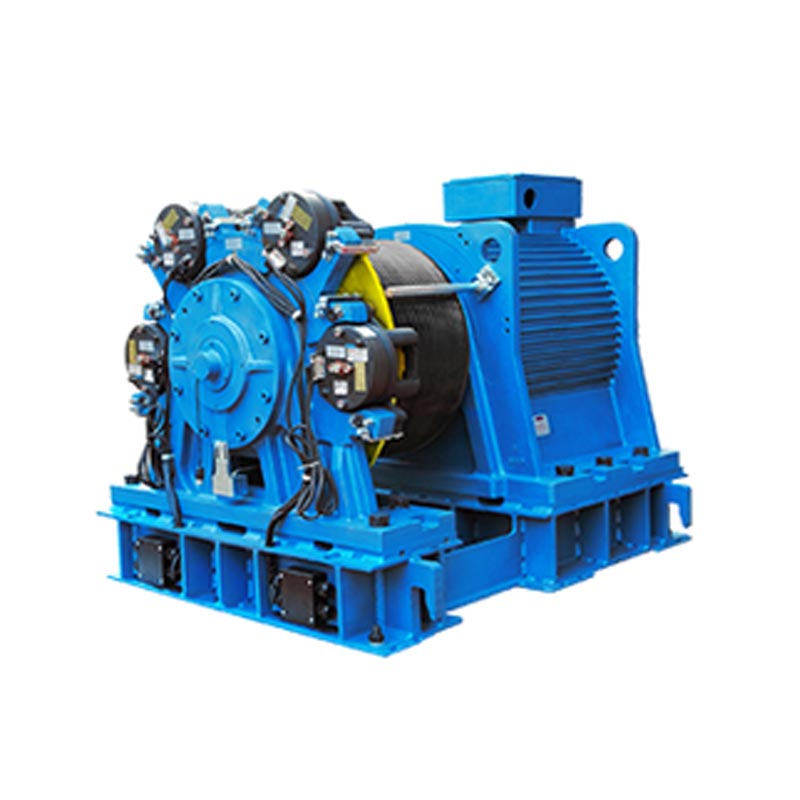

WHシリーズ ダブルラップ(内部ローター)
モデル | 容量 kg |
エレベーターの速度 MS |
定格出力 KW |
定格電流 A |
定格速度 回転数 |
頻度 Hz |
シーブ直径 mm |
トルク Nm |
ロープ | 溝距離 mm |
カット角度 | 溝角度 | ローピング | 軸荷重 kg |
ハンドルホイール | リモルリリース | 慣性 kg m^2 |
重さ kg |
WH-4500-300 | 4500 | 3.0 | 93.4 | 205.0 | 151 | 40.2 | 760 | 5,915 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-4500-350 | 3.5 | 108.9 | 270.0 | 176 | 46.9 | |||||||||||||
WH-4500-400 | 4.0 | 124.5 | 270.0 | 201 | 53.6 | |||||||||||||
WH-4500-500 | 5.0 | 155.6 | 340.0 | 251 | 67.0 | |||||||||||||
WH-5000-300 | 5000 | 3.0 | 103.8 | 230.0 | 151 | 40.2 | 760 | 6,572 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-5000-350 | 3.5 | 121.0 | 300.0 | 176 | 46.9 | |||||||||||||
WH-5000-400 | 4.0 | 138.3 | 300.0 | 201 | 53.6 | |||||||||||||
WH-5000-500 | 5.0 | 172.9 | 375.0 | 251 | 67.0 | |||||||||||||
WH-6000-300 | 6000 | 3.0 | 107.9 | 235.0 | 151 | 40.2 | 760 | 6835 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-6000-350 | 3.5 | 125.9 | 310.0 | 176 | 46.9 | |||||||||||||
WH-6000-400 | 4.0 | 143.9 | 310.0 | 201 | 53.6 | |||||||||||||
WH-6000-500 | 5.0 | 179.8 | 390.0 | 251 | 67.0 | |||||||||||||
WH-1600-1200-S | 1600 | 12.0 | 125.5 | 270.0 | 270 | 71.9 | 850 | 4443 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-2000-1000-S | 2000 | 10.0 | 130.7 | 258.0 | 225 | 59.9 | 850 | 5553 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-2000-1200-S | 12.0 | 156.9 | 337.0 | 270 | 71.9 | |||||||||||||
WH-2500-400-S | 2500 | 4.0 | 65.4 | 180.0 | 101 | 26.8 | 760 | 6,207 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-2500-500-S | 5.0 | 81.7 | 180.0 | 126 | 33.5 | |||||||||||||
WH-2500-600-S | 6.0 | 98.0 | 215.0 | 151 | 40.2 | |||||||||||||
WH-2500-700-S | 7.0 | 114.4 | 285.0 | 176 | 46.9 | |||||||||||||
WH-2500-800-S | 8.0 | 130.7 | 285.0 | 201 | 53.6 | |||||||||||||
WH-2500-900-S | 9.0 | 147.1 | 355.0 | 226 | 60.3 | |||||||||||||
WH-2500-1000-S | 10.0 | 163.4 | 355.0 | 251 | 67.0 | |||||||||||||
WH-3000-400-S | 3000 | 4.0 | 71.9 | 195.0 | 101 | 26.8 | 760 | 6,827 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55,000 | N | N | 127.0 | 6,100 |
WH-3000-500-S | 5.0 | 89.9 | 195.0 | 126 | 33.5 | |||||||||||||
WH-3000-600-S | 6.0 | 107.8 | 232.0 | 151 | 40.2 | |||||||||||||
WH-3000-700-S | 7.0 | 125.8 | 308.0 | 176 | 46.9 | |||||||||||||
WH-3000-800-S | 8.0 | 143.8 | 308.0 | 201 | 53.6 | |||||||||||||
WH-3000-900-S | 9.0 | 161.8 | 387.0 | 226 | 60.3 | |||||||||||||
WH-3000-1000-S | 10.0 | 179.7 | 387.0 | 251 | 67.0 |
1.顧客は、このシリーズの牽引機の角度範囲について当社のエンジニアと確認する必要があります。
2.DC ブレーキには、保持電圧が DC40V であることを保証するためにキャビネット内に降圧トランスが必要です。
3. ローピング 2:1、容量 6000kg およびローピング 1:1、容量 3000kg のアプリケーション、バランス比は 0.45 ~ 0.5、その他の要件はエンジニアにご相談ください。
WHシリーズマシン

容量 | 1600kg~6000kg |
ローピング | 2:1|1:1 |
アンダーカット | U |
極 | 32 |
フットパッドの平坦度 | <0.5mm |
保護等級 | IP40 |
絶縁クラス | F |
デューティサイクル | S5-40% |
モーター定格電圧 | AC380V |
ブレーキ | ディスク |
ピッキング/ホールド電圧 | DC90V/DC40V |
直流ブレーキ用全波整流電源
