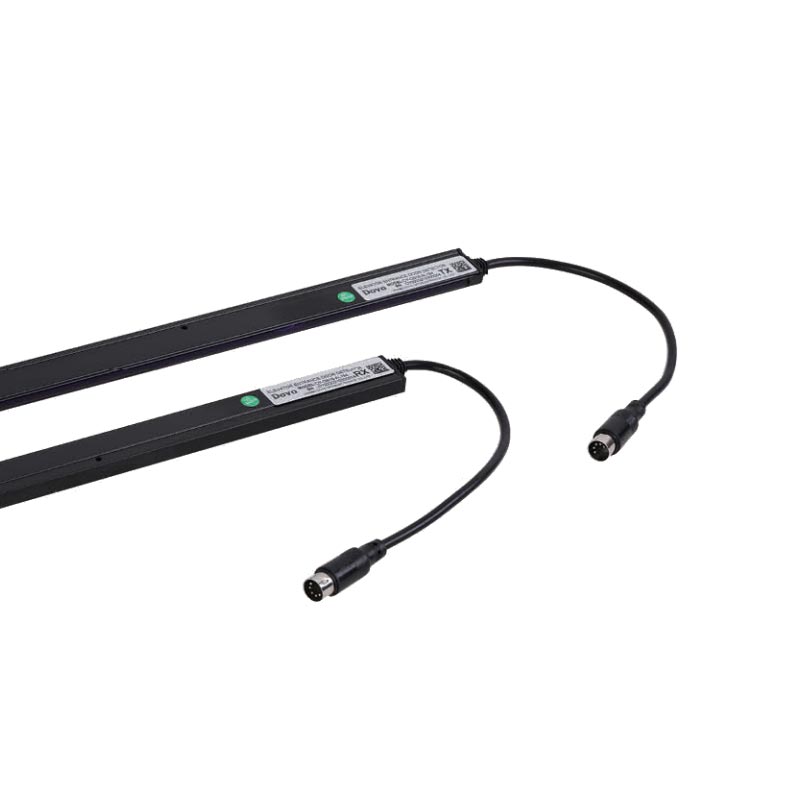

DY-GL18-AL096/154 標準ライトカーテン
DY-GL18-AL096/154 技術仕様
| モデル | DY-GL18-AL096 | DY-GL18-AL154 |
| ダイオードの数 | 17ペア | 32ペア |
| ダイオード間の距離 | 118mm | 59mm |
| 最大ビーム数(距離>400mm) | 96 ビーム | 154 ビーム |
| 最小ビーム数(距離<400mm) | 33 ビーム | 94 ビーム |
|
最も高いビーム |
1840mm | |
| 最も低いビーム | <20mm | |
| サイズ | 10mm(厚さ)×27mm(幅)×2000mm （身長） |
|
| 検出距離 | 0～4000mm | |
| Omm での垂直変位 | ±20mm | |
| Omm での水平変位 | ±3mm | |
| 50mmでの角変位 | ±7° | |
| ケーブルの信頼性 | 2,000万回のドアの動き | |
| 光耐性 | ≥100,000LUX | |
| EMCコンプライアンス | EN12015 に準拠した排出、EN12016 に準拠したイミュニティ | |
| 使用温度範囲 | -20℃+65℃ | |
| IP等級 | IP65 | |
| 振動試験 | 振動周波数は10-55HZ、振幅は 0.75mm、振動方向：X、Y、Z3軸 各50分 |
|
| 応答時間(NPNまたはPNP) | 45ミリ秒 | 65ミリ秒 |
| 応答時間(中継) | 60ミリ秒 | 80ミリ秒 |

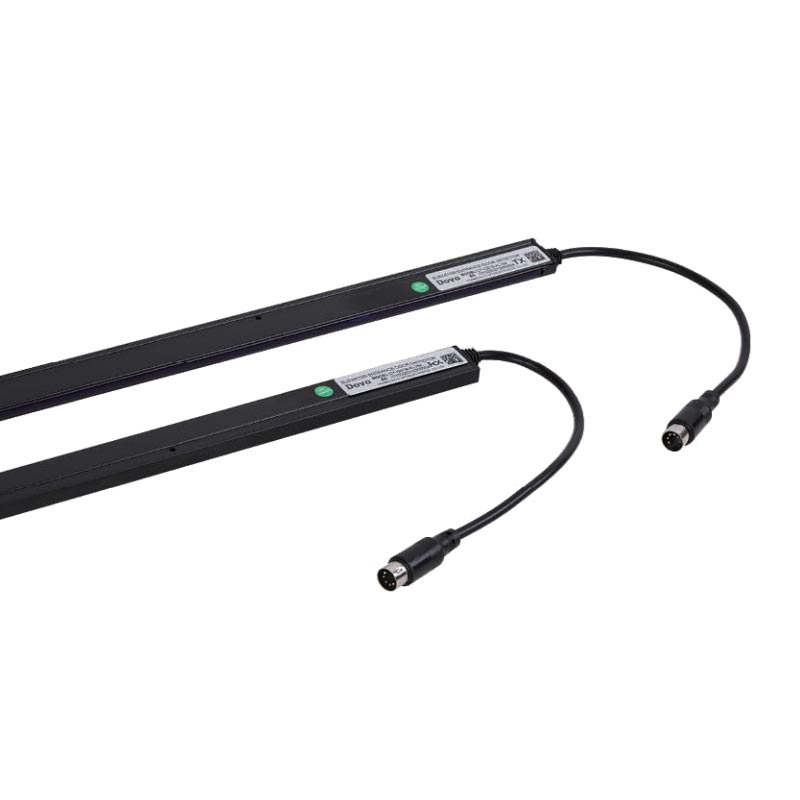

DY-GS18-AL174/194 新規格ライトカーテン(EN81-20)
DY-GS18-AL174/194 技術仕様
| モデル | DY-GS18-AL174 | DY-GS18-AL194 |
| ダイオードの数 | 36足 | 40足 |
| ダイオード間の距離 | 46.3mm | 46.3mm |
| 最大ビーム数(距離>400mm) | 174 ビーム | 194 ビーム |
| 最小ビーム数(距離<400mm) | 40本のビーム | 40本のビーム |
| 最も高いビーム | >1810mm | |
| 最も低いビーム | <20mm | |
| サイズ | 10mm(厚さ)×27mm(幅)×2000mm （身長） |
|
| 検出距離 | 0～4000mm | |
| Omm での垂直変位 | ±20mm | |
| Omm での水平変位 | ±3mm | |
| 50mmでの角変位 | ±7* | |
|
ケーブルの信頼性 |
2,000万回のドアの動き | |
| 光耐性 | ≥100,000LUX | |
|
EMCコンプライアンス |
EN12015 に準拠した排出、EN12016 に準拠したイミュニティ | |
| 使用温度範囲 | -20℃～+65℃ | |
| IP等級 | IP65 | |
| 振動試験 | 振動周波数は10-55HZ、振幅は 0.75mm、振動方向：XY、Z3軸 各50分 |
|
| 応答時間(NPNまたはPNP) | 45ミリ秒 | 65ミリ秒 |
| 応答時間(中継) | 60ミリ秒 | 80ミリ秒 |

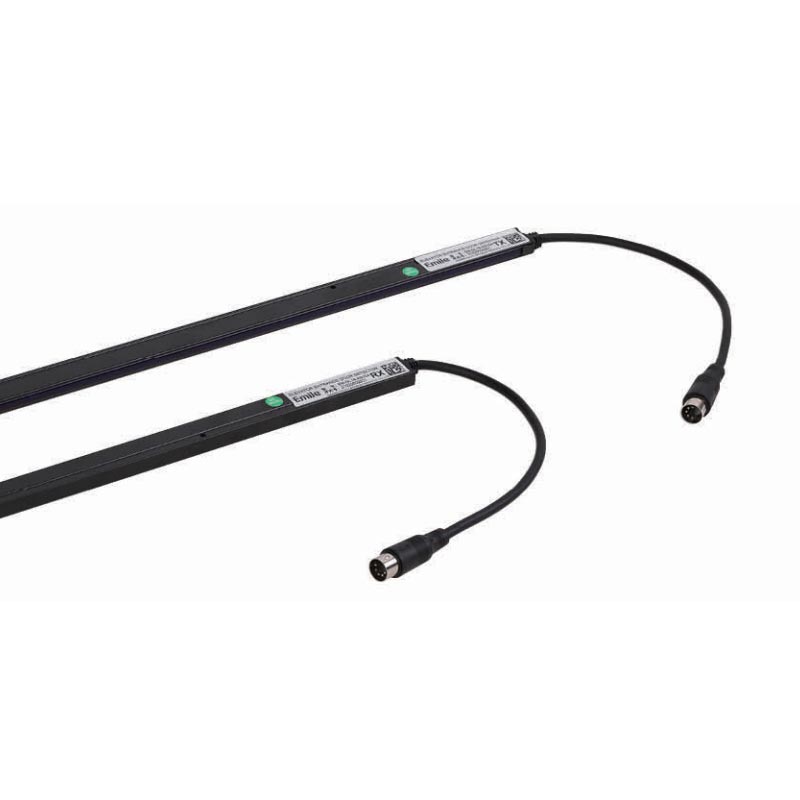

EM-GL18-AS096/154 標準ライトカーテン
EM-GL18-AS096/154 技術仕様
| モデル | EM-GL18-AS096 | EM-GL18-AS154 |
| ダイオードの数 | 17ペア | 32ペア |
| ダイオード間の距離 | 118mm | 59mm |
| 最大ビーム(距離≥400mm) | 96 ビーム | 154 ビーム |
| 最小ビーム数(距離<400mm) | 33 ビーム | 94 ビーム |
| 最も高いビーム | >1810mm | |
| 最も低いビーム | <20mm | |
| サイズ | 10mm(厚さ)×20mm(幅)×1950mm （身長） |
|
| 検出距離 | 0～4000mm | |
| Omm での垂直変位 | ±20mm | |
| Omm での水平変位 | ±3mm | |
| 50mmでの角変位 | ±7° | |
| ケーブルの信頼性 | 2,000万回のドアの動き | |
| 光耐性 | ≥100,000LUX | |
| EMCコンプライアンス | EN12015 に準拠した排出、EN12016 に準拠したイミュニティ | |
| 使用温度範囲 | -20℃～+65℃ | |
| IP等級 | IP65 | |
| 振動試験 | 振動周波数は10-55HZ、振幅は 0.75mm、振動方向：X、Y、Z3軸 各50分 |
|
| 応答時間(NPNまたはPNP) | 45ミリ秒 | 65ミリ秒 |
| 応答時間(中継) | 60ミリ秒 | 80ミリ秒 |

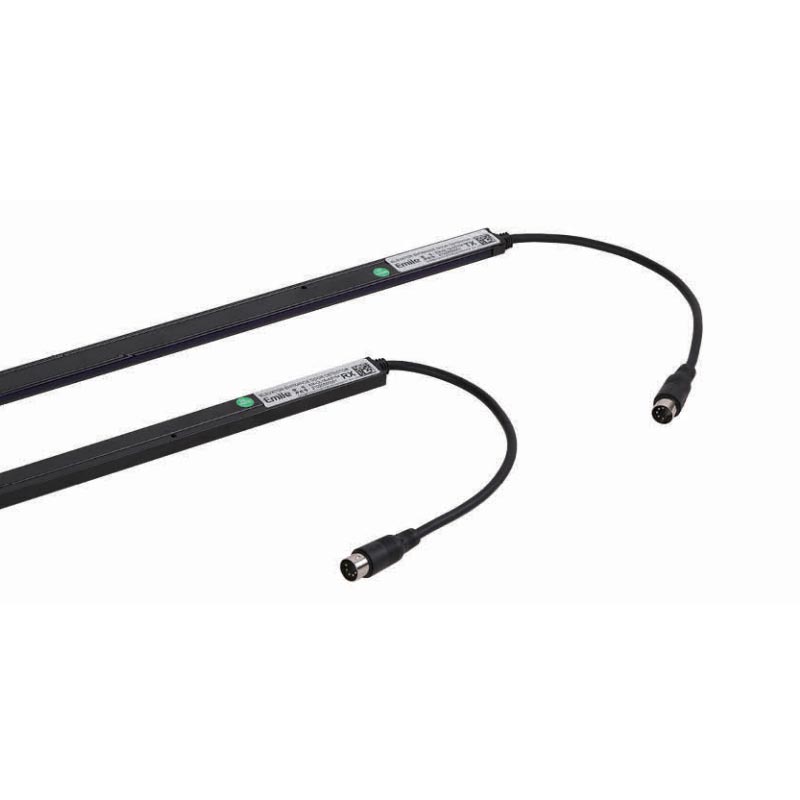

EM-GS18-AS174/194 新規格ライトカーテン(EN81-20)
EM-GS18-AS174/194 技術仕様
| モデル | EM-GS18-AS174/194 | EM-GS18-AL194 |
| ダイオードの数 | 36足 | 40足 |
| ダイオード間の距離 | 46.3mm | 46.3mm |
| 最大ビーム数(距離>400mm) | 174 ビーム | 194 ビーム |
| 最小ビーム数(距離<400mm) | 40本のビーム | 40本のビーム |
| 最も高いビーム | >1810mm | |
| 最も低いビーム | <20mm | |
| サイズ | 10mm(厚さ)×27mm(幅)×2000mm （身長） |
|
| 検出距離 | 0～4000mm | |
| Omm での垂直変位 | ±20mm | |
| Omm での水平変位 | ±3mm | |
| 50mmでの角変位 | ±7° | |
| ケーブルの信頼性 | 2,000万回のドアの動き | |
| 光耐性 | 100,00LUX | |
| EMCコンプライアンス | EN12015 に準拠した排出、EN12016 に準拠したイミュニティ | |
| 使用温度範囲 | -20℃～+65℃ | |
| IP等級 | IP65 | |
| 振動試験 | 振動周波数は10-55HZ、振幅は 0.75mm、振動方向：X、Y、Z3軸 各50分 |
|
| 応答時間(NPNまたはPNP) | 45ミリ秒 | 65ミリ秒 |
| 応答時間(レイ) | 60ミリ秒 | 80ミリ秒 |
