エレベータガイドレールアクセサリ
  • エレベータガイドレールアクセサリエレベータガイドレールアクセサリ

エレベータガイドレールアクセサリ

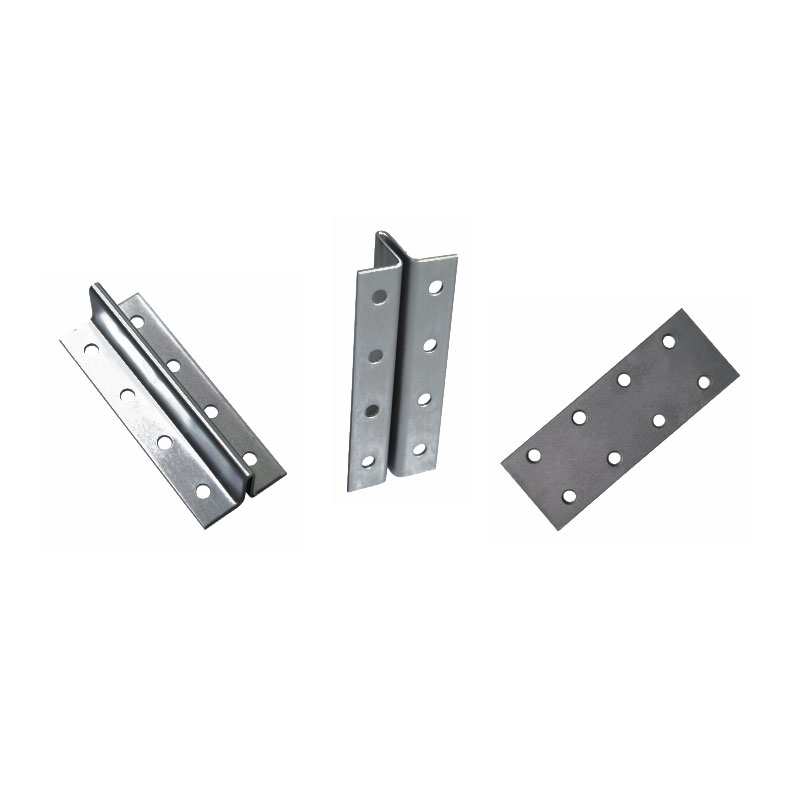

■エレベーターガイドレールアクセサリシリーズ製品は、全体的なサービス機能を最適化するために、会社が提供するサポートサービスアイテムです。ガイドレールアクセサリ製品シリーズには、接続プレート、圧力ガイドプレート、ガイドレールブラケット、ドアガイドレール、繁殖フレーム、ガイドシューなどが含まれます。
お問い合わせを送信
製品説明
エレベーターガイドレールアクセサリーは当社の工場から安心してご購入いただけます。
機械的特性と防錆処理


■機械的性能

機械的特性
指定 抗張力 降伏点 (分) 伸び(分)
冷間引抜 470～840MPa 355N/mm 8%
機械加工 410～520MPa 275N/m㎡ 22%
中空 370～520MPa 235N/mm 22%

■化学組成

指定 スチールコード C%max. Si% 最大 Mn%以下 P%最大 最大S%
冷間引抜 ISO630
Fe360B		 0.17 0.4 1.4 0.045 0.045
機械加工 ISO630
Fe430B		 0.21 0.4 1.5 0.045 0.045
中空 Q235A 0.22 0.35 1.4 0.045 0.045


■防錆処理

指定 防錆 方法 アウトドア（月） 屋内 (月)
冷間引抜 防錆油/204-1
市販の防錆油または74-2
ハードコート防錆油		 グリスアップ 3~6 24
機械加工
中空 三価クロムメッキ ガラニス 22% 60


圧力案内板


■鋳造または鍛造プレスプレート

Cast or forged press plate



コード 指定 寸法(mm)
A B C D E F G M Ø ボルト
C/F1 T75/B 30 15 15 30 10.5 15 4.5 3 9 M8
C/F2 T89/B 32 16 16 38 11 16 5 6 13 M12
C/F3 T90/B 32 16 16 38 11 16 5 6 13 M12
C/F4 T114/B 50 22 28 50 14 22 5 7.5 17 M16
T127-1/B 50 22 28 50 14 22 5 7.5 17 M16
T127-2/B 50 22 28 50 17 25 8 8 17 M16
T140-1/B 50 22 28 50 17 25 8 8 17 M16
C/F5 T140-2/B 70 38 32 65 16 25.5 12.5 24 20.5 M18
C/F6 T140-3/B 70 38 32 75 19 28.5 19 24 20.5 M18



■スライドプレッシャープレート

Sliding pressure plate



コード指定 寸法(mm)
A B C D E F G M Ø ボルト
C/F2 T89/B 76 70 31 5 9 14.5 18.5
13 M12
T90/B 76 70 31 5 9 14.5 18.5 - 13 M12
T114/B 76 70 31 5 9 14.5 18.5
17.5 M16
T127-1/B 76 70 31 5 9 14.5。 18.5 - 17.5 M16
C/F1 T127-2/B 76 70 33 5 14.5 20.5 19 - 17.5 M16
T140-1/B 76 70 33 5 14.5 20.5 19 - 17.5 M16
T140-2/B 76 70 33 5 14.5 20.5 19
17.5 M16



■T型プレッシャープレート

T type pressure plate



コード 指定 寸法(mm)
A B C D E F G M Ø ボルト
T1 T45/A 32 22 15 12 5.5 5 11 23 10 M10
T50/A 32 22 15 12 5.5 5 11 23 10 M10
T2 T70-1/B 39 26 16 15 7.3 6.5 13 27 12 M12
T75-3/B 39 26 16 15 7.3 6.5 13 27 12 M12
T82/B 39 26 16 15 7.3 6.5 13 27 12 M12
T3 T89/B 45 29 16 18.5 9.5 8 13 34 14 M14
T90/B 45 29 16 18.5 9.5 8 13 34 14 M14
T4 T114/B 50 34 16 20.5 10.5 8.5 15 40 14 M16
T125/B 50 34 16 20.5 10.5 8.5 15 40 16 M16
T127/B 50 34 16 20.5 10.5 8.5 15 40 16 M16
T5 T140-1/B 55 37 18 23 13 11 17 42 18 M18
T140-2/B 55 37 18 23 13 11 17 42 18 M18
