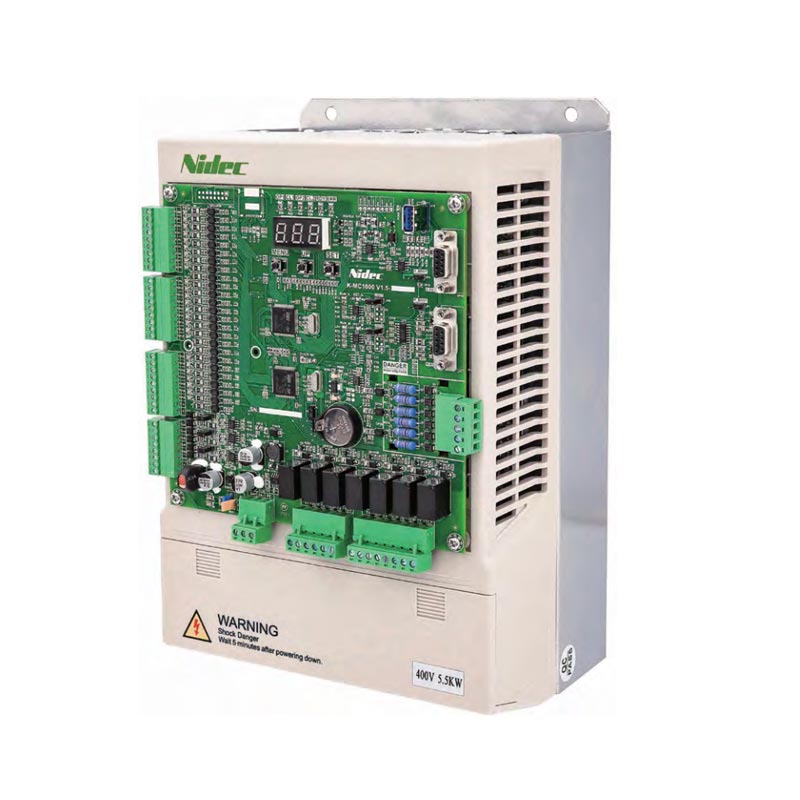

K-MC1000統合制御
K-MC1000 一体型エレベーターコントローラー
特徴
■FUSION™ はエレベーター制御とインバーターを組み合わせ、システムのパフォーマンスを向上させます
■EN81-20規格に適合: UCMP、ドアロックショート検出、ドアロックバイパス 機能、ピット検査機能
■カスタム S カーブ、さまざまな用途に適しています
■プロジェクトベースのカスタマイズ
■UCMPフィールドテスト機能
■超短床運転
■インテリジェントなプリトルク
■カウンタウェイトの割合の自動推定
■合理化されたパラメータ設定。
■ローミングディスパッチング
■シャフト絶対位置着陸装置（オプション）
■FUSION™ はエレベーター制御とインバーターを組み合わせ、システムのパフォーマンスを向上させます
■EN81-20規格に適合: UCMP、ドアロックショート検出、ドアロックバイパス 機能、ピット検査機能
■カスタム S カーブ、さまざまな用途に適しています
■プロジェクトベースのカスタマイズ
■UCMPフィールドテスト機能
■超短床運転
■インテリジェントなプリトルク
■カウンタウェイトの割合の自動推定
■合理化されたパラメータ設定。
■ローミングディスパッチング
■シャフト絶対位置着陸装置（オプション）
K-MC1000統合エレベーター制御
アプリケーション
| エレベーターの種類 | MRLとMRエレベーター |
| 最高速度 | 3m/秒 |
| 最大床面積 | 128階 |
| エレベーターは1台のみ | 選択的収集 |
| ローミングディスパッチング | 6 車群制御 |
| DBD | 8 カー DBD フロア コントロール |
| エンコーダをサポート | SIN/COS & ABZ |
| パワーレンジ | 5.5～75kW |

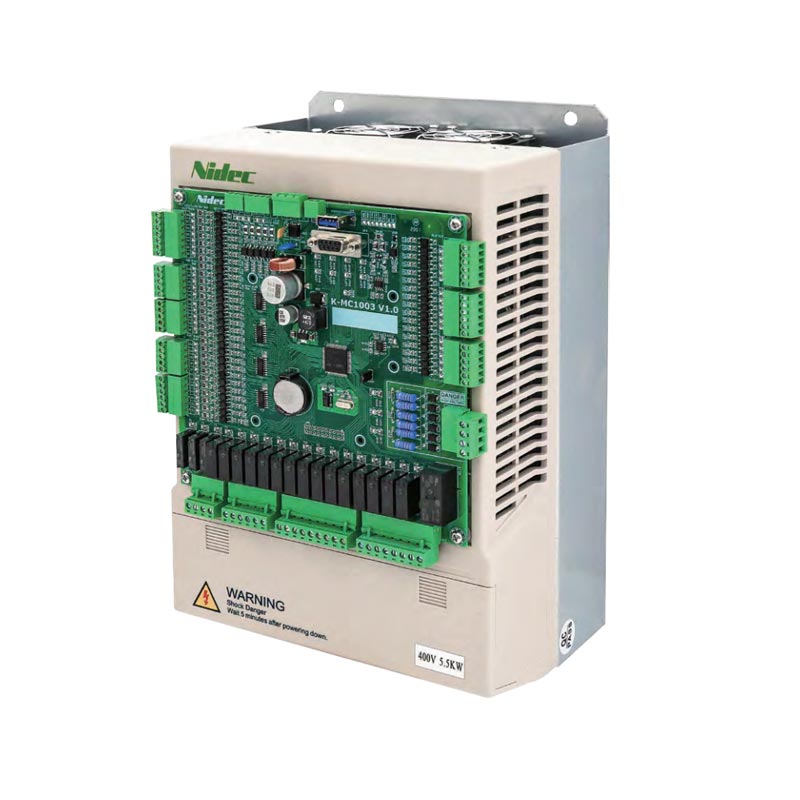

FUSION 3P統合制御(パラレルシステム)
Fusion 3P 一体型エレベーター コントローラー
特徴
■モーター制御とエレベーター機能の統合設計コンセプトを採用し、省スペース化と制御機能の強化を実現。
■リアルタイムで室内に直接 S カーブ処理を行い、効率と乗り心地を向上させます。 300mm 程度の短いオールでの作業も可能です。
■柔軟性を向上させるフィールドプログラマブル入力/出力。
■ドアインターフェイスや車/ホールコールなど、すべての配線に並列接続を利用します。
■低層用途に適したシンプルなデザイン。
■インストールを容易にするクイック スタート メニューを提供します。
■さまざまなタイプのドア システムとインターフェースできる機能豊富なシステム。
■利用可能な表示インターフェース形式：バイナリ、BCDコード、7セグメント
■モーター制御とエレベーター機能の統合設計コンセプトを採用し、省スペース化と制御機能の強化を実現。
■リアルタイムで室内に直接 S カーブ処理を行い、効率と乗り心地を向上させます。 300mm 程度の短いオールでの作業も可能です。
■柔軟性を向上させるフィールドプログラマブル入力/出力。
■ドアインターフェイスや車/ホールコールなど、すべての配線に並列接続を利用します。
■低層用途に適したシンプルなデザイン。
■インストールを容易にするクイック スタート メニューを提供します。
■さまざまなタイプのドア システムとインターフェースできる機能豊富なシステム。
■利用可能な表示インターフェース形式：バイナリ、BCDコード、7セグメント
一般仕様
| 特徴 | 説明 | |
| 1. 技術的性能特性 | ||
| 1.1. |
入力電圧範囲 |
3P AC220V～240V-15～10% 3P AC 380V~440V-15~10% |
| 1.2. | 最大床面積 | 17 階建て |
| 1.3. | 最高速度 | 2m/秒 |
| 1.4. | デュプレックス | 2両二重制御 |
| 2. 周辺インターフェース特性 | ||
| 2.1. | 低電圧入力端子 | 17-低電圧入力 |
| 2.2. | デジタル入出力多重化インターフェース | 33個の呼び出しボタンとドア開閉ボタン信号制御インターフェース |
| 2.3. | 高電圧入力 | 3-高電圧入力ポート |
| 2.4. | デジタル出力 | 19 リレー出力ポート。 |
| 2.5. | CAN通信端子 | 1 CAN通信端子 |
| 2.6. | エンコーダ端子 | Sin/cos、インクリメンタルエンコーダインターフェイス |
